奧林巴斯Olympus 5L32-A32相控陣探頭
如果您對該產品感興趣的話,可以
產品名稱: 奧林巴斯Olympus 5L32-A32相控陣探頭
產品型號:
產品展商: 其它品牌
產品文檔: 無相關文檔
簡單介紹
奧林巴斯Olympus 5L32-A32相控陣探頭
奧林巴斯Olympus 5L32-A32相控陣探頭
的詳細介紹

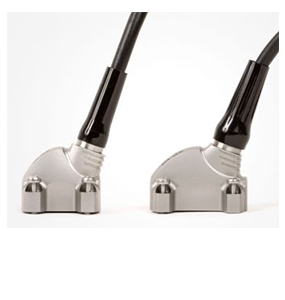

奧林巴斯Olympus 5L32-A32相控陣探頭
焊縫系列探頭
優勢
? 適用于焊縫檢測的優化配置。
? 技術**的信噪比性能。
? 寬泛的厚度測量范圍。
? 在聲學上，可與Rexolite匹配。
? 新式楔塊概念，可以改進與工件的耦合效果。
應用
A31和A32探頭
? 使用角度聲束對3毫米到60毫米的厚焊縫進行手動或自動檢測。
? 可用于橫波或縱波的**型楔塊設計。
這些探頭的標準配置包含一個OmniScan連接器和一條2.5米（8.2英尺）長的線纜，也可以根據用戶的特殊要求，配備其它的連接器和其它長度的線纜。
探頭的技術規格和尺寸
|
工件編號
|
訂貨編號
|
頻率（MHz）
|
晶片數量
|
晶片間距（毫米）
|
激活孔徑（毫米）
|
高度（毫米）
|
外型尺寸毫米（英寸）
|
|
長
|
寬
|
高
|
|
10L16-A00
|
U8330145
|
10.0
|
16
|
0.31
|
5.0
|
5.0
|
8 (0.31)
|
8 (0.31)
|
23 (0.91)
|
|
5L10-A0-SIDE
|
U8330080
|
5.0
|
10
|
0.60
|
6.0
|
6.0
|
13 (0.51)
|
10 (0.39)
|
23 (0.91)
|
|
5L10-A0-TOP
|
U8330075
|
5.0
|
10
|
0.60
|
6.0
|
6.0
|
13 (0.51)
|
10 (0.39)
|
23 (0.91)
|
|
10L10-A0-SIDE
|
U8330110
|
10.0
|
10
|
0.60
|
6.0
|
6.0
|
13 (0.51)
|
10 (0.39)
|
23 (0.91)
|
|
10L10-A0-TOP
|
U8330111
|
10.0
|
10
|
0.60
|
6.0
|
6.0
|
13 (0.51)
|
10 (0.39)
|
23 (0.91)
|
|
7.5CCEV35-A15
|
U8330826
|
7.5
|
16
|
0.50
|
8.0
|
10.0
|
26 (1.02)
|
22 (0.87)
|
9.7 (0.38)
|
這些探頭的標準配置包含一個OmniScan連接器和一條2.5米（8.2英尺）長的線纜，也可以根據用戶的特殊要求，配備其它的連接器和其它長度的線纜。
